设备名称
|
双炉体滑动PECVD系统＆循环手套箱—OTF-1200X-PESDFG-50 （2019.12.18—科晶实验室审核）
|
|
产品提示
|
1、多种配件可选提示 2、特殊设备尺寸设备 3、科晶实验室邀请提示 4、配件妥善保管提示
|
|
产品特点
|

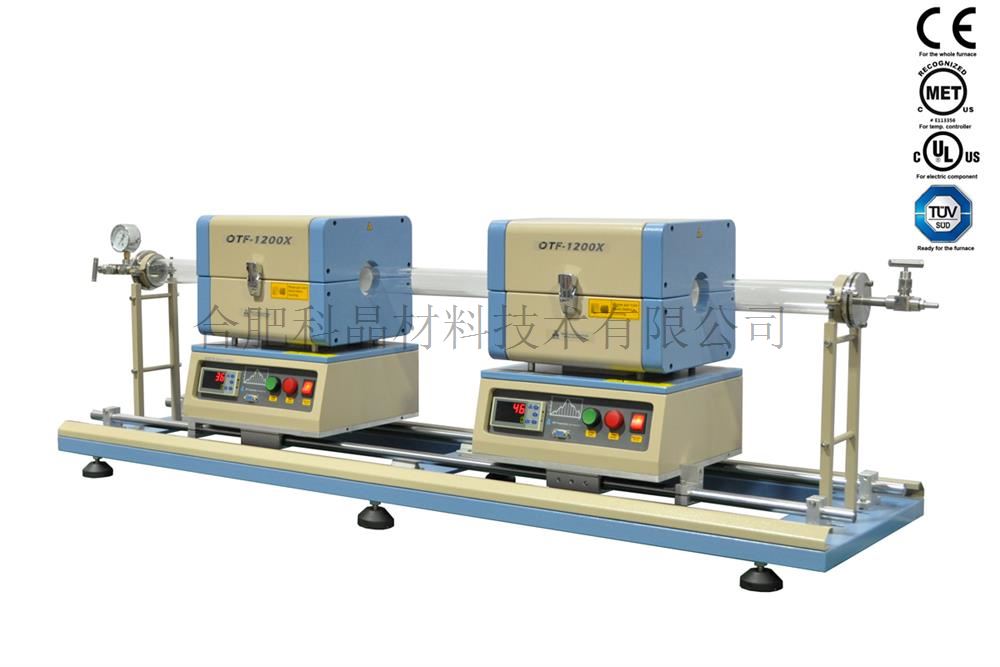

▪ 真空法兰在手套箱的左边，与PECVD系统的石英管连接；
▪ 两个炉体在一个滑轨上，可通过炉体的滑动达到对样品快速加热和快速冷却的效果。
|
|
加热炉参数
|
▪ 连续工作温度：1100℃
▪ 两个炉体都可设置30段升降温程序
▪ 高纯氧化铝纤维作为炉膛材料（表面涂有高温氧化铝涂层，可提高加热效率延长炉膛使用寿命）
▪ 电源：AC220，50Hz 最大功率：3KW

更多参数请联系科晶销售部
|
|

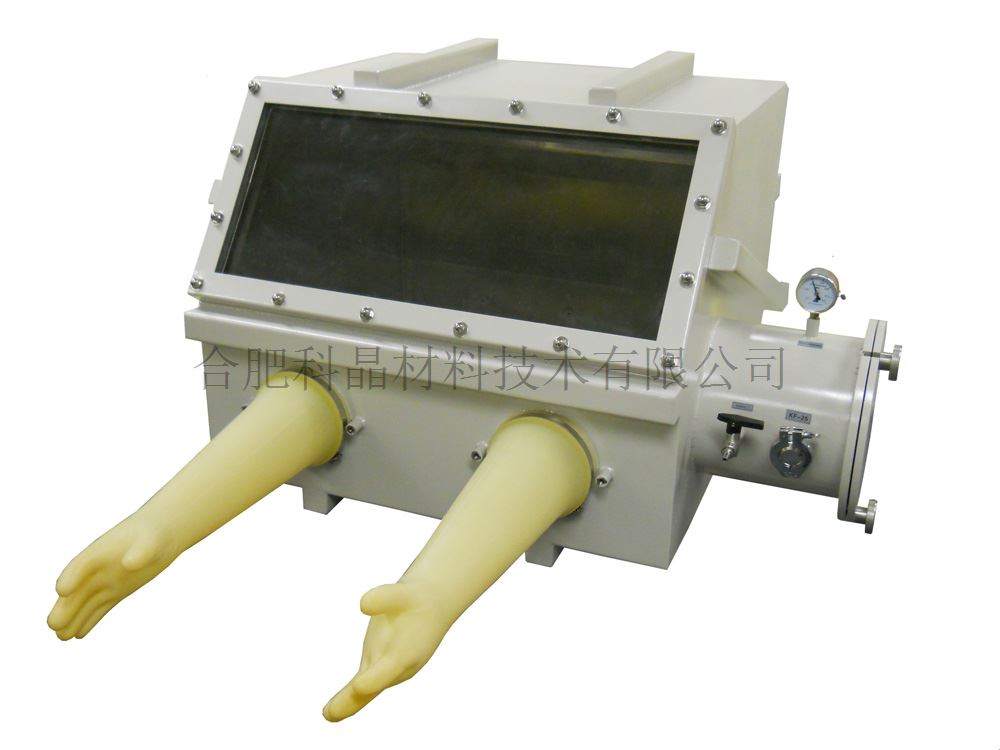

手套箱参数
|
▪ 带有除水系统：保持水含量< 2 ppm
▪ 真空法兰在手套箱的左边，与PECVD系统的石英管连接
|
|
射频电源
|
▪ 科晶公司现有不同功率的射频电源可供选择，以满足不同实验条件的需求。
|
|
300W射频电源
|
500W射频电源
|
100W射频电源
|
|
输出功率
|
0-300W可调
（稳定性：±1%）
|
0-500W可调
（稳定性：±1%）
|
0-100W可调
（稳定性：±1%）
|
|
射频频率
|
13.56 MHz
（稳定性：±0.5%）
|
13.56 MHz
（稳定性：±0.5%）
|
13.56 MHz
（稳定性：±0.5%）
|
|
匹配
|
自动匹配
|
自动匹配
|
手动匹配
|
|
噪音
|
＜50dB
|
＜50dB
|
＜50dB
|
|
冷却方式
|
风冷
|
风冷
|
风冷
|
|
输入电压
|
AC180-250V
|
AC108-250V
|
AC110-240V
|
|
|
|
|
|
|
|
真空系统
|
▪ 采用TRP-12的双旋真空泵；
▪ KF25卡箍及波纹管用于连接管式炉与真空泵；
▪ 真空度可达10-2Torr。
|
|

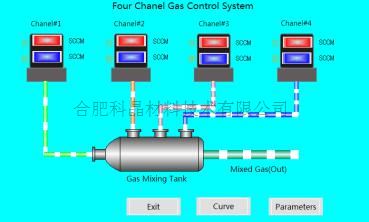

供气系统
|
▪ 四通道质子流量计控制系统可实现气体流量的精确控制（精确度：±0.02%）；
▪ 流量范围:
|
一路
|
0-100 sccm
|
|
二路
|
0-200 sccm
|
|
三路
|
0-200 sccm
|
|
四路
|
0-500 sccm
|
▪ 电压：208-240V， AC， 50/60Hz；
▪ 气体进出口配件：6mm OD的聚四氟管或不锈钢管；
▪ 不锈钢针阀用于手动控制气体进出；
▪ PLC触摸屏可以简便地进行气体流量设置。

|
|
产品尺寸
|
▪ 炉体尺寸：1600mm(L) ´430mm (W) ´ 500mm(H)

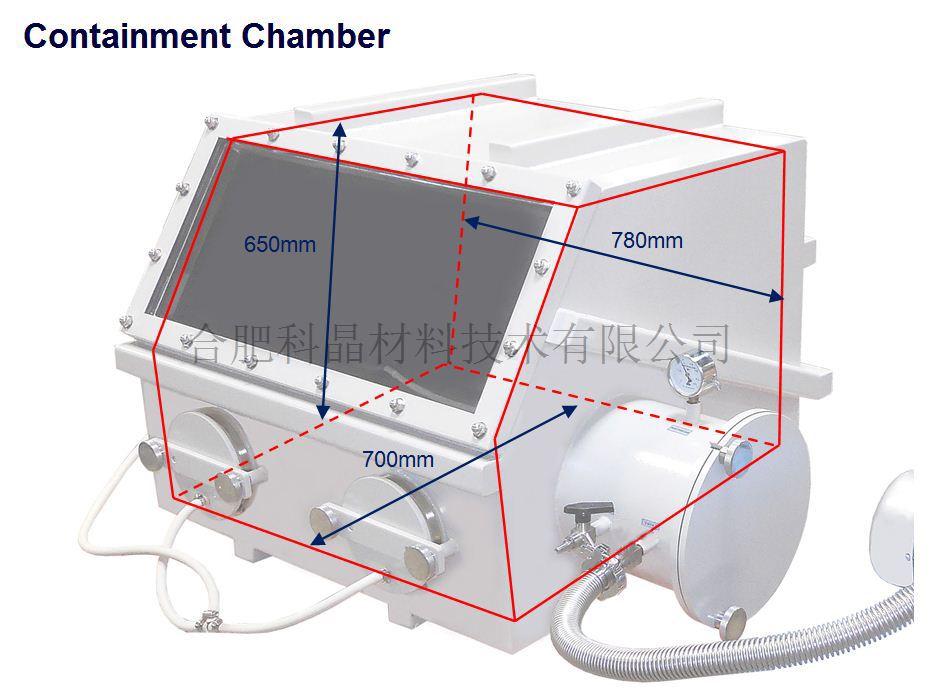

▪ 手套箱尺寸：780mm(L)´ 700mm(W) ´ 650mm(H)

|
|
认证
|
▪ CE认证
▪ 所有电器元件通过 UL / MET / CSA认证
▪ 如您另外付费，我们可以保证单台仪器的TUV(UL61010)或CSA 认证
|
|
承诺
|
▪ 一年质保期，终身维护（不包括炉管、硅胶密封圈和加热元件）
|
