设备名称
|
小型PECVD管式炉系统——OTF-1200X-50S-PE （2019.12.23—科晶实验室审核）
|
|
产品提示
|
1、多种配件可选提示 2、特殊设备尺寸设备 3、科晶实验室邀请提示 4、配件妥善保管提示
|
|
产品特点
|
▪ 射频电源可实现等离子增强从而显著降低实验温度；
▪ 整套设备尺寸小巧；
▪ 可通过工艺调节来控制化学计量；
▪ 可通过射频电源的频率来进行控制薄膜的应力。
|
|

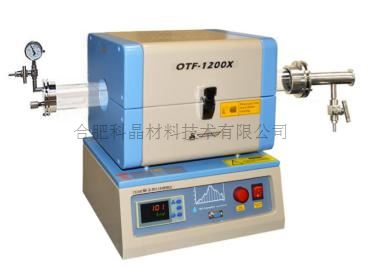

加热炉参数
|
▪ 最高温度：1100℃（<30min）；连续工作温度：1000℃；

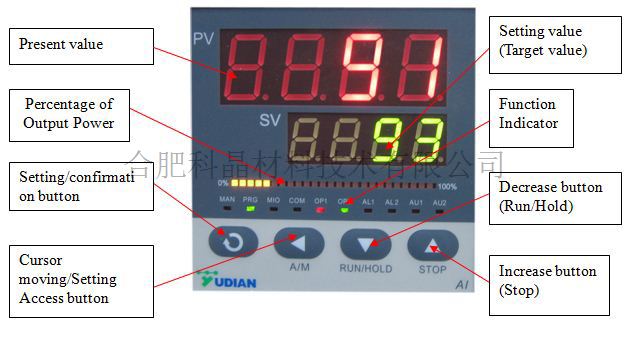

▪ PID温度控制器及30段可编程温控系统，控温精度：±1℃；
▪ 输入电源：208- 240V AC，功率：1.2KW；
▪ 炉膛保温材料采用高纯氧化铝多晶纤维，并且内炉膛表面涂有美国进口的高温氧化铝涂层，可以提高加热效率，反射率及延长仪器的使用寿命。

更多参数请联系科晶销售部
|
|

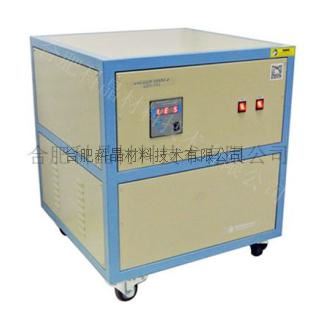

射频电源
|
▪ 科晶公司现有不同功率的射频电源可供选择，以满足不同实验条件的需求。
|
300W射频电源
|
500W射频电源
|
100W射频电源
|
|
输出功率
|
0-300W可调
（稳定性：±1%）
|
0-500W可调
（稳定性：±1%）
|
0-100W可调
（稳定性：±1%）
|
|
射频频率
|
13.56 MHz
（稳定性：±0.5%）
|
13.56 MHz
（稳定性：±0.5%）
|
13.56 MHz
（稳定性：±0.5%）
|
|
匹配
|
自动匹配
|
自动匹配
|
手动匹配
|
|
噪音
|
＜50dB
|
＜50dB
|
＜50dB
|
|
冷却方式
|
风冷
|
风冷
|
风冷
|
|
输入电压
|
AC180-250V
|
AC108-250V
|
AC110-240V
|
|
|
|
|
|
|
|
真空系统
|
▪ 采用TRP-12的双旋真空泵；
▪ KF25卡箍及波纹管用于连接管式炉与真空泵；
▪ 真空度可达10-2Torr。
|
|
供气系统
|
▪ 四通道质子流量计控制系统可实现气体流量的精确控制（精确度：±0.02%）；
▪ 流量范围:
|
一路
|
0-100 sccm
|
|
二路
|
0-200 sccm
|
|
三路
|
0-200 sccm
|
|
四路
|
0-500 sccm
|
▪ 电压：208-240V， AC， 50/60Hz；
▪ 气体进出口配件：6mm OD的聚四氟管或不锈钢管；
▪ 不锈钢针阀用于手动控制气体进出；

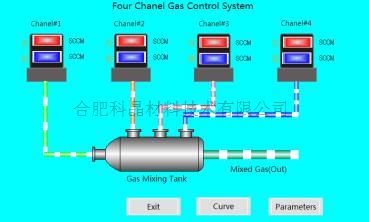

▪ PLC触摸屏可以简便地进行气体流量设置。

|
|
产品尺寸和重量
|
▪ 尺寸：1500mm L´600mm W´1200mm H
▪ 净重：75 kg
|
|
认证
|
▪ CE认证
▪ 所有电器元件通过 UL / MET / CSA认证
▪ 如您另外付费，我们可以保证单台仪器的TUV(UL61010)或CSA 认证
|
|
承诺
|
▪ 一年质保期，终身维护（不包括炉管、硅胶密封圈和加热元件）
|
